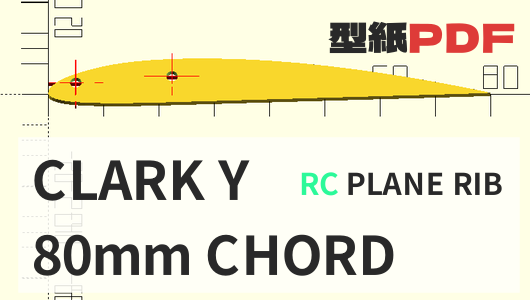

clark-Y-30cm級ラジコン飛行機主翼-リブ型紙

「ゼロから飛ばす！ラジコン飛行機自作記 (Z2F)」プロジェクト の第3回記事で設計した、主翼量産用のリブ型紙データです。

本データは、3Dモデリングツール OpenSCAD を使用し、航空力学に基づいた計算値をデジタル処理して生成しています。低速での安定性を極限まで追求した設計となっており、初めての自作機製作に最適な主翼形状です。

１．この型紙がターゲットとする機体

• 機体クラス: 30cm 〜 40cm級 マイクロプレーン
• 想定全備重量: 100g 前後（使用する素材により変動しますがこのあたりが目安です）
• 飛行特性: 低速・安定重視（「ふわふわ」と飛ばすスタイル）

２．設計・製作仕様

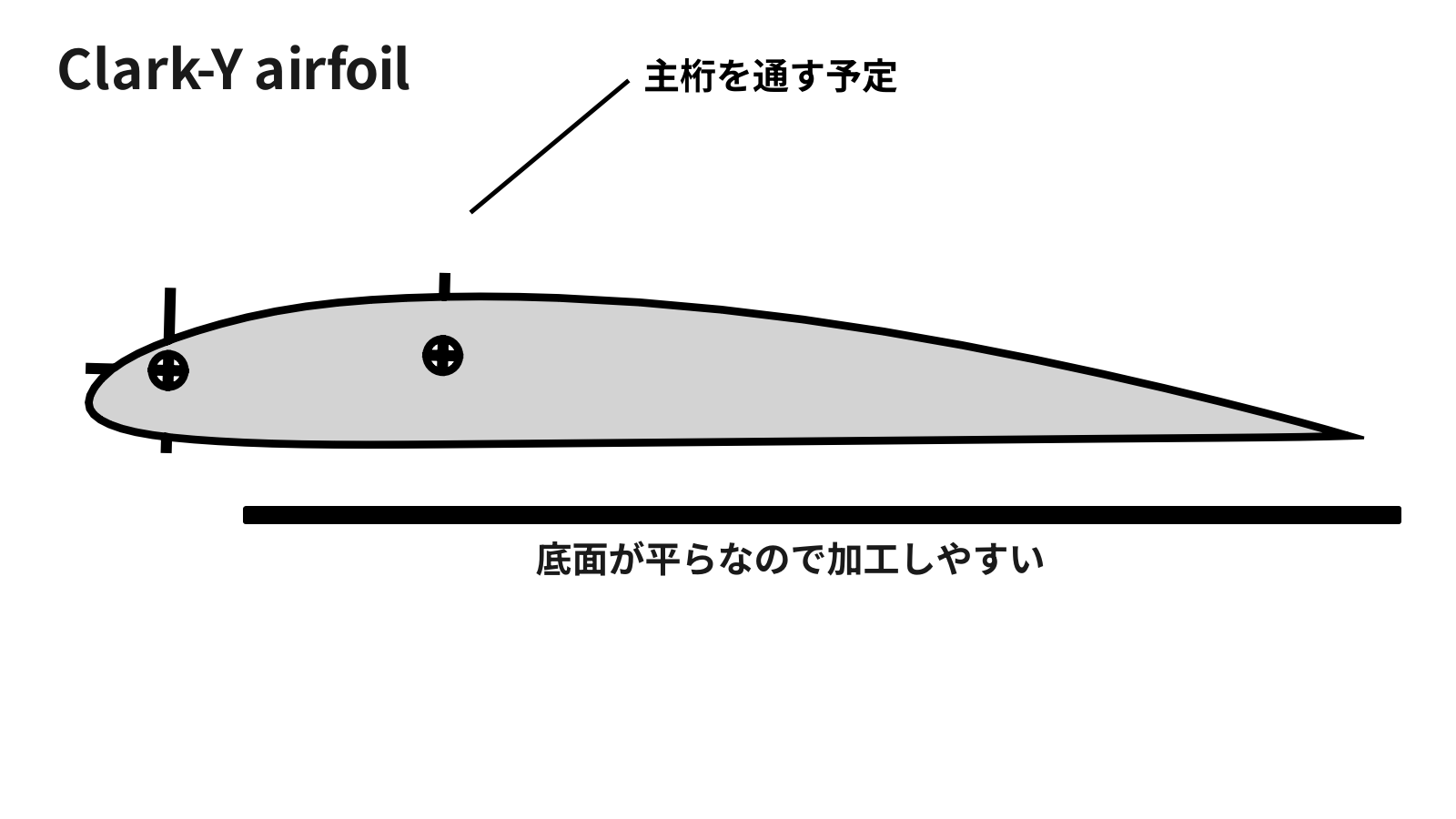

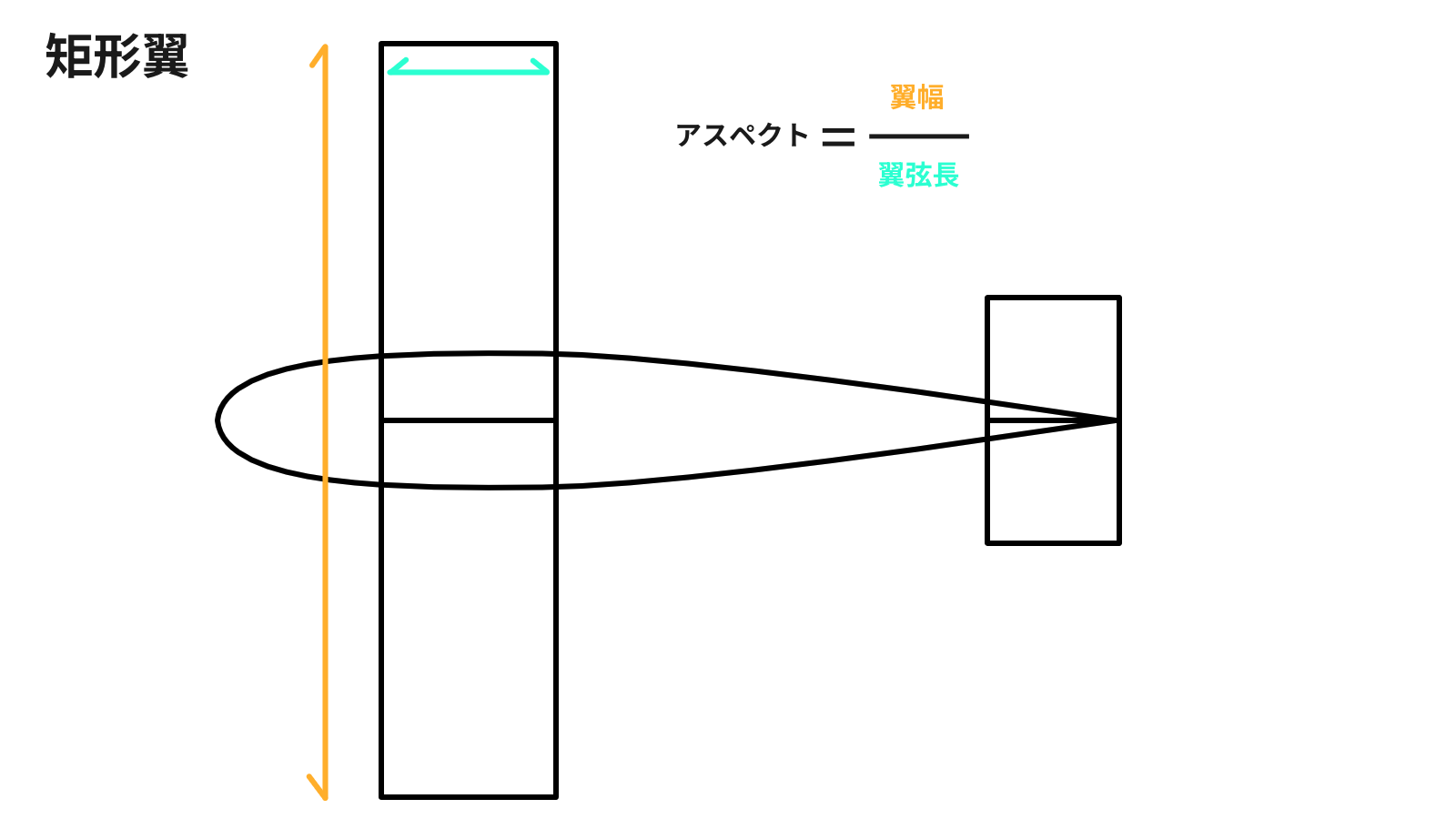

• 翼断面形状: Clark-Y (11.7%) —— 低速域での揚力特性に定評のある伝統的翼型。
• 翼弦長 (Chord): 80mm
• 推奨対応素材:

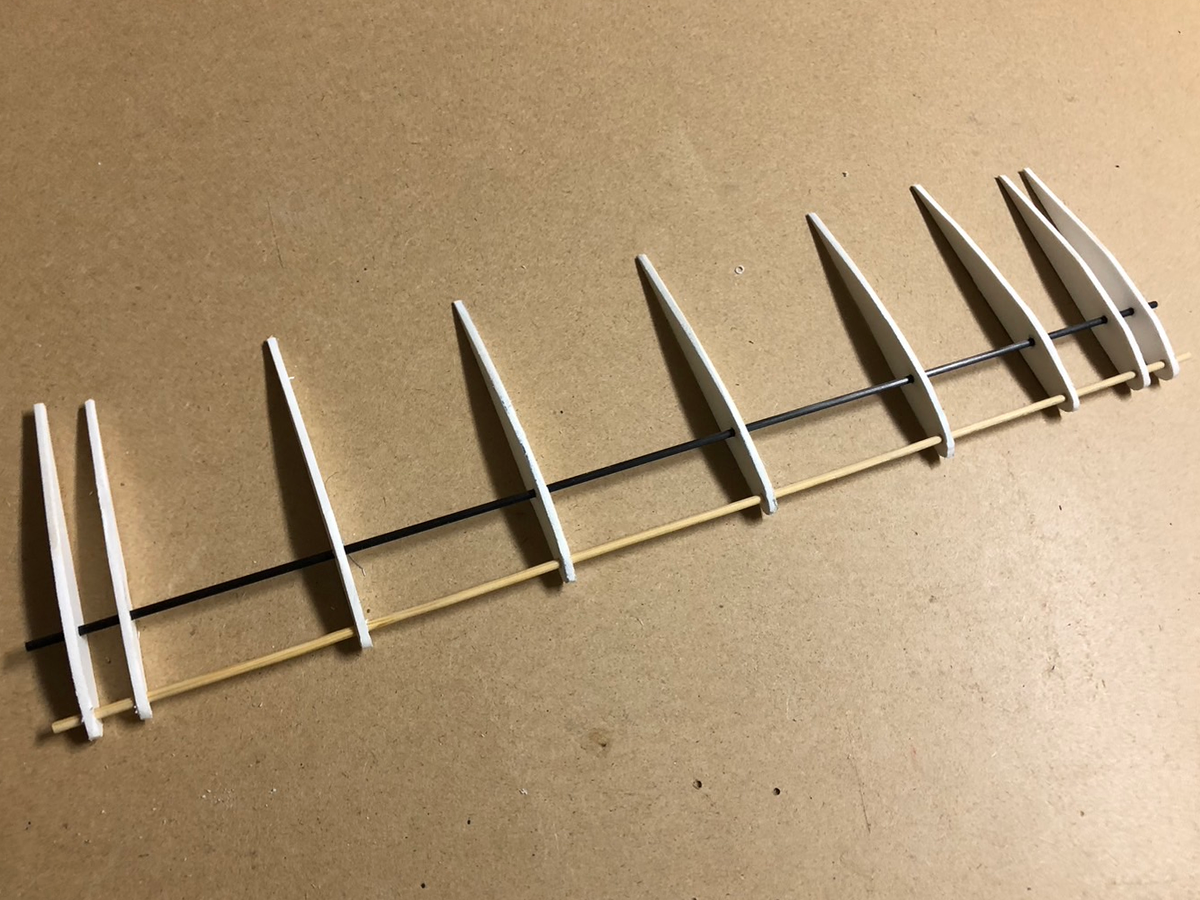

  • リブ：2mm程度の厚みの発泡ポリスチレンボードなど
  • 桁 ：2mm径 （前縁から28%の位置、カーボンロッドや竹ひごなど）

３．印刷時の注意点（重要）

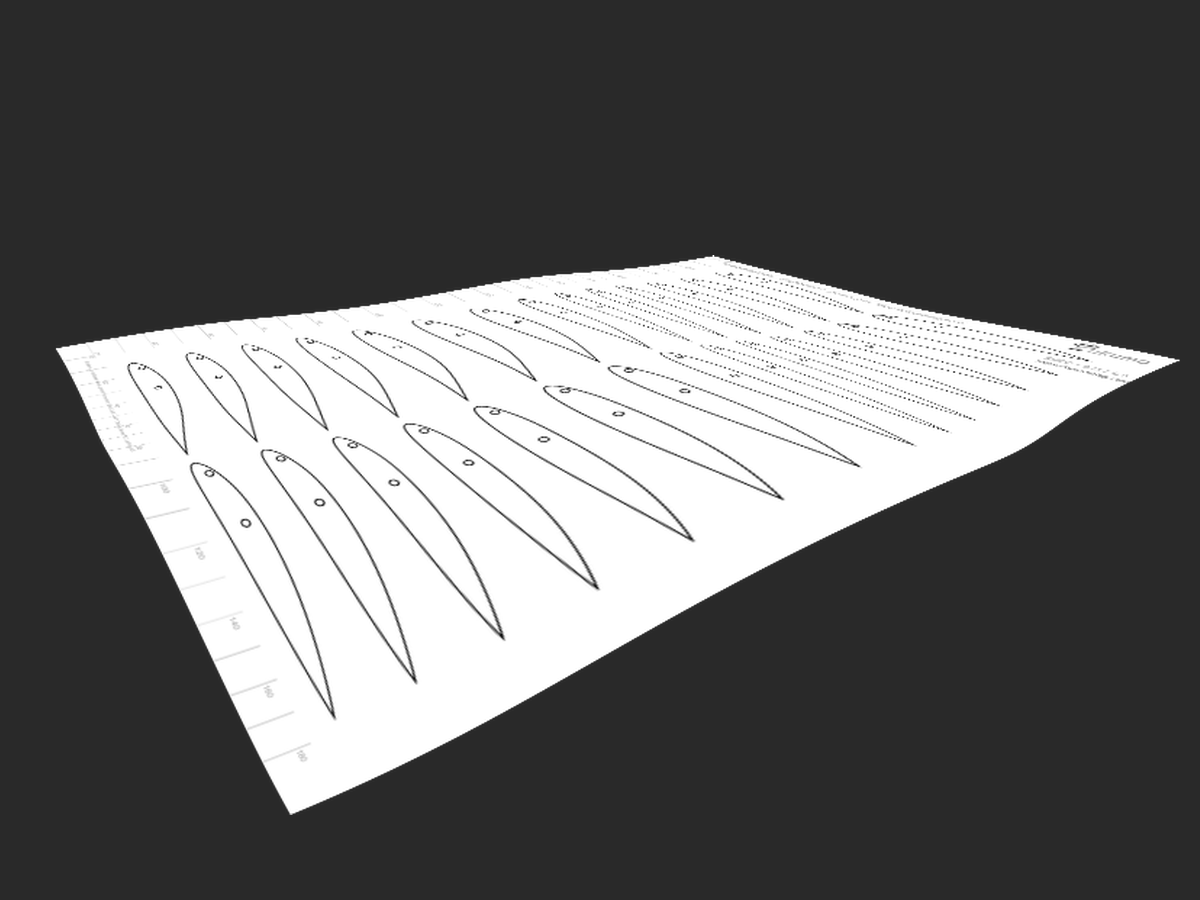

本データは A4サイズ の用紙にリブを敷き詰めたレイアウトになっています。 設計通りの性能を出すために、印刷時は必ず以下の設定を確認してください。

1. ページサイズ: A4
2. 倍率: 実際のサイズ (100%)
   • 「用紙に合わせる」などの設定は避けてください。
3. 確認方法: 印刷後、型紙上のリブの長さが 80mm になっていることを定規で確認してください。
